DI20多功能数显表采用模块化设计，内置高性能A/D转换器和微处理器，兼容多种信号的输入，可输出4~20mA、RS232、RS422或RS485数字信号和继电器报警触点信号。
DI20设计紧凑、体积小巧、方便易用且功能强大，韩国顶尖的电子设计和大量高品质电子元器件的使用使得DI20可满足最为严格的性能和测试要求，是高品质、专业级数显表的理想选择。韩国原产，可根据用户需求提供定制化产品。

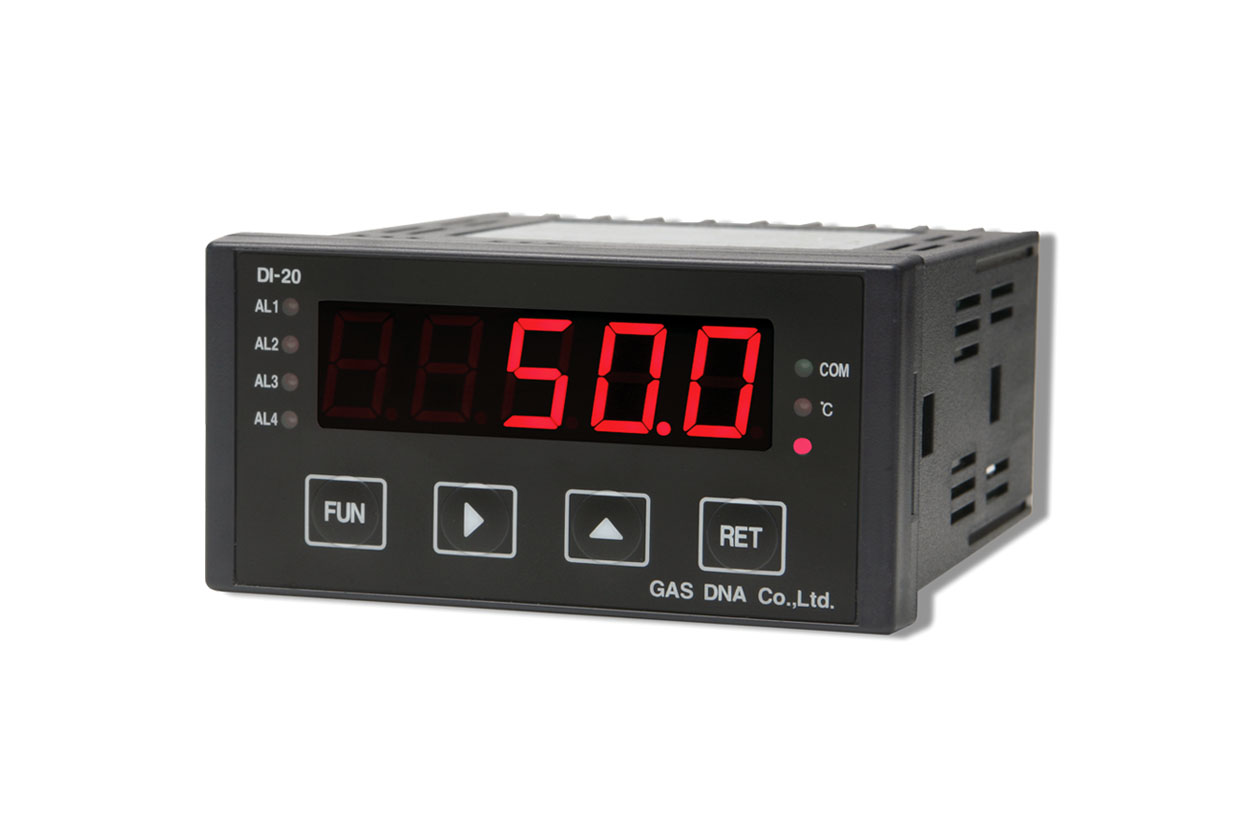

DI20多功能数显表
技术参数
| 输入类型 | TC (B, R, S, K, E, J, T, N), RTD (DIN PT1, DIN PT(0.1), JIS PT), DC (mV, V, mA) |
| 精确度 | ±0.2% / 输出信号:±0.25% (FS) |
| 显示周期 |
100ms (mV, Volt, mA 类型), 200ms (TC, TRD 类型) |
| 输入阻抗 | 电压类型400kΩ, 毫安类型250Ω, 其他类型1MΩ |
| 信号源阻抗 | PT100Ω, 30Ω/线, 其他类型300Ω/线 |
| NMRR / CMRR | > 50 dB / > 140 dB |
| 报警 (可选) | 通道:2或4报警,触点:单通道(常闭或者常开) 触点最大容量: AC 250V/5 A, DC 30V/5A |
| 数字信号 (可选) | 类型: RS232, RS422, RS485（地址: 1~127） 信号速率: 4800bps~57600bps |
| 输出信号 (可选) | 电气绝缘电流: DC4~20mA/最大负载600Ω |
| 操作环境 |
存储温度/湿度: -20℃~70℃ / 5%~95% 工作温度/湿度: -5℃~60℃ / 10%~90% |
| 功耗 | 3.5 W (最大值) |
| 电源输入 | AC 85 ~ 264 V |
| 绝缘电阻 | G输入,FG电源,电源输入, >100MΩ(500VDC) |
| 内置电源 | DC 24 V / 30 mA / < ±0.5% |
| 重量 | 大约 450g |
| 外形尺寸 | 96 (W) x 48 (H) x 100 (D) mm |
| 安装方式 | 面板安装型 |
选型代码
| 选型代码 DI-20-□-□-□-□ | 描述 |
| 代码A | 类型 |
| 0 | 只带显示 |
| 2 | 带显示 和 2报警 |
| 4 | 带显示 和 4报警 |
| 代码B | 输入类型 |
| 0 | 标准多种输入类型 |
| 1 | 0~30V DC（唯一） |
| 代码C | 输出类型 |
| 0 | 无输出 |
| 1 | 4~20mA DC |
| 2 | RS-485 |
| 3 | RS-422 |
| 4 | RS-232C |
| 代码D | 内置电源 |
| 1 | 110~220V AC |
| 2 | 24V DC (可选) |
