MP-911电磁式转速传感器操作手册

MP-911电磁式转速传感器 MP-900/9000系列的特点是，在旋转轴上安装检测齿轮，让传感器靠近齿尖，取出与转速成比例的频率信号。从低价格的通用型、到防油耐热型等特殊规格，可根据用途选择。

MP-911电磁式转速传感器 的详细介绍

MP-911电磁式转速传感器

MP-900/9000系列的特点是，在旋转轴上安装检测齿轮，让传感器靠近齿尖，取出与转速成比例的频率信号。从低价格的通用型、到防油耐热型等特殊规格，可根据用途选择。

信号线（除机内附属的抽出信号线外）、信号延长线及接插件，均为选购件。

特点

构造简单、刚性好、耐环境好、不受振动、温度、油灰尘等影响
由于是非接触式地检测信号，对旋转体不加负荷，可以安全测量
由于是自身发电型，不要电源，*适于设置在现场
有15种类型的产品，包括防油、防高温、超小型及加长型等传感器

检测齿轮

a）

与检测齿轮的间隙
间隙越小，则能检测的转速也越低，但通常使用的间隙为 0.5 ～1 mm

b）

检测齿轮的齿型
建议采用渐开线齿轮

c）

检测齿轮的大小
从模数（M）来看，它是决定齿轮大小的参数值，只要是模数相同的齿轮，就可以啮合。建议使用模数为1以上，齿宽为4mm的齿轮。

d）

检测齿轮的材质
*好采用强磁性体材料（即能被磁铁吸引性强的材料），可选用的钢材为S45C、SS400、SUS430、FC400等（均为日本规格）。

本公司的标准齿轮
MP-001，本公司采用的检测齿轮是模数为1，齿数为60的渐开线齿轮。

齿数：60
模数：1
材质：SS400（带电镀）

イラスト（標準歯車の寸法詳細）

概要规格

传感器	通用	通用（带信号线）	低阻抗型	防油型	防油耐热型（150℃）	耐热型（220℃）
传感器	MP-9100^*	MP-911	MP-9120^*	MP-930	MP-935	MP-936
直流电阻值^*1 (Ω)	850～950	850～950	85～105	850～950	600～700	800～900
阻抗(mH) 〔1kHz、 T.Y.P〕	300	300	30	300	270	370
阻抗(Ω) 〔1kHz、 T.Y.P〕	2k	2k	240	2k	1.8k	2.5k
输出电压 (Vp-p) 〔1kHz、 T.Y.P〕^*2	2.0以上	2.0以上	2.0以上	2.0以上	2.0以上	2.0以上
可检测频率量程^3/4 (Hz)	200～35,000	200～35,000	200～80,000	200～35,000	300～35,000	300～35,000
检测齿轮模数	1～3	1～3	1～3	1～3	1～3	1～3
使用温度范围	－10℃～＋90℃	－10℃～＋90℃	－10℃～＋90℃	－10℃～＋90℃	－10℃～＋150℃	－10℃～＋220℃
耐振动^*5 (m/s²)	196	196	196	196	196	196
耐冲击^*6 (m/s²)	1960	1960	1960	1960	1960	1960
重量 (g)	90	300 （包括信号线）	90	100 （包括信号线）	100	100
外围磁场强度 (T)	0.03以下	0.03以下	0.03以下	0.03以下	0.02以下	0.02以下
信号线	无	5m内藏抽出	无	0.5m内藏抽出	带有耐专线1m	带有耐专线1m

* MP-910已经售完。后续机型为MP-9100。基本规格无变化，外型尺寸有部分变化。
* MP-912已经改型。改型后的机型为MP-9120。基本规格无变化，外型尺寸有部分变化。
* MP-937已经**。

FT-7200是什么，FFT式手持转速表
HT-4200 非接触数字式转速表
EC-900电梯转速计
SE-1100发动机汽车转速表
HT-3100接触式转速表
HT-4100非接触数字式手握转速表

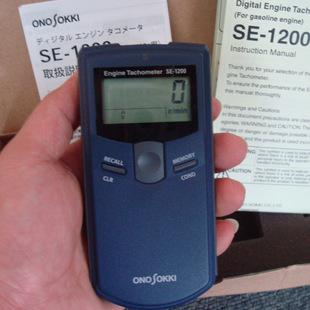

SE-1200非接触式汽油引擎转速计
